Gerador de Energia Solar On Grid Growatt Laje Inclinação

Gerador de Energia Solar On Grid

A SOL+ distribui um vasto mix de geradores fotovoltaicos compostos por equipamentos de marcas consagradas no mercado global que unem alta qualidade e desempenho. Todos os geradores de energia solar foram dimensionados de acordo com as especificações de cada fabricante visando o adequado funcionamento para uma instalação segura e maior vida útil do sistema.

Esse Sistema Gerador Fotovoltaico com potência de 7,000 KWp,é composto por:

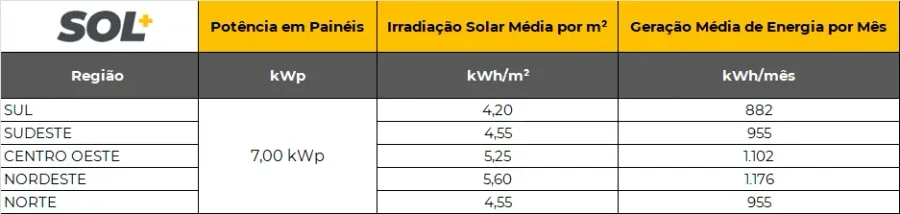

Simulação de geração de energia baseada na irradiação solar por regiões do Brasil

INVERSOR GROWAT MIN5000TL-X2 5KW 2MPPT MONOFÁSICO 220V AFCI

Principais Características:
98,40% de eficiência máxima
1,8x relação CC/CA
Display de toque OLED
Até 16A de corrente de entrada
Proteção contra arco (AFCI)

Entrada CC:
Máx potência FV recomendada: 9000W
Máxima tensão de entrada: 550V
Tensão de inicialização: 50V
Tensão nominal de entrada: 360V
Intervalo de tensão MPPT: 50-550V
N° de entradas MPPT independentes: 2
Nº de Strings FV por MPPT: 1
Máxima corrente de entrada: 16A
Máxima corrente CC de Curto-Circuito: 24A
Tipo de conexão CC: MC4 (máx. 6 mm²)

Saída CA:
Potência ativa de saída nominal @40°C: 5000W
Máxima potência aparente de saída @40°C: 5000VA
Máxima corrente de saída CA: 22.7A
Tensão CA nominal: 220V
Intervalo de tensão CA: 160V-300V
Frequência nominal e faixa de frequência da rede: 60Hz/55Hz a 65Hz
Distorção harmônica total (THD): < 3% (à potência nominal)
Fator de potência nominal e ajustável: > 0,99/0,8 adiantado - 0,8 atrasado
Fases de alimentação/conexão: 1/1
Tipo de conexão CA: Conector

Eficiência máxima e Europeia: 98,4%/97,5%

Proteções:
Proteção de polaridade reversa CC: Sim
Chave seccionadora CC: Sim
Proteção contra surtor CC: Tipo II
Proteção contra surtos CA: Tipo III
Detecção de resistência de isolamento: Sim
Proteção contra curto-circuito CA: Sim
Monitoramento de rede: Sim
Proteção anti-ilhamento: Sim
Monitoramento de corrente residual: Sim
Proteção contra arco (AFCI): Sim

Comunicação:
Wi-Fi

Dados Gerais:
Método de instalação: suporte de instalação em parede
Topologia: sem transformador
Grau de proteção: IP66
Intervalo da temperatura ambiente operacional: -30 a 60*C
Faixa de umidade relativa permitida (sem condensação): 0 - 100%
Método de resfriamento: natural / passivo
Máxima altitude de operação: 4.000m
Visor: Digital de LED

Conformidades:
CE, CEI 0-21, VDE-AR-N 4105, VDE 0126-1-1, VFR 2019, EN 50549-1, IEC 62116, IEC 61727, G99, C10/C11, UNE 217001, UNE 206007, PO12.2, IEEE1547, UL1741

Dados Físicos:
Dimensões (LxAxP): 375x350x158mm
Peso: 10.8kg

Registro INMETRO: 003570/2024

Módulo Solar Bifacial Eagle Pro-66HD 700W | HJT | 132 células | Vidro Duplo | Frame Silver

Alta potência, mais geração e durabilidade incomparável
O painel solar ERA Solar Eagle Pro-66HD entrega potência de até 700W com tecnologia bifacial HJT (Heterojunction), ideal para projetos que exigem máxima eficiência e confiabilidade. Com células half-cut de 132 unidades, estrutura em vidro duplo temperado e eficiência de até 23,5%, este módulo se destaca em grandes usinas e sistemas comerciais de alta performance.

Garantias e Certificações:
15 anos de Garantia de Produto
30 anos de Garantia Linear de Potência
1% de degradação no 1º ano
0,3% de degradação anual (anos 2 a 30)
90,3% de potência garantida até o 30º ano

Certificações que Garantem Segurança, Qualidade e Desempenho
O módulo ERA Solar Eagle Pro-66HD é certificado pelos principais órgãos internacionais, comprovando sua eficiência, durabilidade e segurança elétrica. Com homologação INMETRO e normas IEC reconhecidas globalmente, este painel foi testado em condições extremas para garantir a performance por décadas. Além disso, sua produção segue rigorosos sistemas de gestão de qualidade, meio ambiente e segurança ocupacional (ISO 9001, 14001 e 45001), assegurando que cada unidade entregue reflita o mais alto padrão de fabricação solar do mercado.
Certificações: IEC61215, IEC61730, INMETRO, ISO9001, ISO14001, ISO45001
Registro immetro 012886/2024
Mais segurança para seus projetos.
Mais confiança para seu investimento.
Mais compromisso com o futuro.

Características Técnicas Principais:
Potência Máxima (Pmax): até 700W
Tolerância Positiva: 0 ~ +5W
Eficiência Máxima: até 22,55%
Tecnologia: Bifacial HJT Half Cell (célula de heterojunção com estrutura bifacial)
Células: 132 células (66 Half Cut)
Dimensões do Módulo: 2384 × 1303 × 30/33/35 mm
Peso: 33,5 (a depender da versão de espessura)
Vidro Frontal e Traseiro: Vidro temperado de baixo teor de ferro – 2.0 mm (dupla face)
Conectores: MC4 compatível, cabos de 4mm² (350mm positivo / 250mm negativo)

Desempenho Elétrico (STC):
Tensão de Circuito Aberto (Voc): até 48,60V
Tensão no Ponto de Máxima Potência (Vmp): até 40,52V
Corrente no Ponto de Máxima Potência (Imp): até 17,35A
Corrente de Curto-Circuito (Isc): até 18,40A

Informações de transporte
37 Unidades por PLT
18 PLT por Container
20 PLT por Carreta

Estrutura para Laje – 4 Placas Solares | Pratyc

A Estrutura para Laje 4 Placas da Pratyc é a solução ideal para a fixação segura e eficiente de módulos fotovoltaicos em coberturas planas. Produzida em alumínio 6063-T5 ou 6005-T5 e componentes em aço inox 304, oferece alta durabilidade, resistência à corrosão e fácil montagem, garantindo performance e segurança em projetos residenciais, comerciais e industriais.

#MPORTANTE#Sistema com cavaletes#MPORTANTE
O sistema conta com cavaletes reguláveis para diferentes ângulos de inclinação (18°, 19° e 21°), otimizando a captação de energia solar conforme a necessidade do projeto. Seu design inteligente facilita o transporte, montagem e alinhamento dos módulos, preservando a estanqueidade da cobertura.

#MPORTANTE# Diferenciais e Benefícios:#MPORTANTE#
Compatível com até 4 módulos solares
Estrutura leve, resistente e de longa vida útil
Ajuste de inclinação para melhor geração de energia
Kit completo com grampos finais, intermediários, perfis, contraventamentos e emendas
Montagem simplificada, com menos tempo de instalação
Ideal para lajes de concreto com blocos de fixação, evitando infiltrações

#MPORTANTE# Aplicações:#MPORTANTE#
Projetos fotovoltaicos residenciais, comerciais e industriais que necessitem instalação sobre lajes planas, com alta resistência estrutural e acabamento profissional.

#MPORTANTE#Conteúdo do Kit:#MPORTANTE#
4 Cavaletes para laje – Alumínio 6063-T5 ou 6005-T5
2 Contraventos para cavalete – Alumínio 6063-T5 ou 6005-T5
4 Perfis H ou híbridos de 2750mm – Alumínio 6063-T5
4 Grampos finais completos – Alumínio 6063-T5
6 Grampos intermediários completos + 2 extras – Alumínio 6063-T5
4 Emendas completas – Alumínio 6063-T5
Parafusos T M8x25 e porcas flangeadas M8 – Inox 304

Cabo Solar

Flexível / 4mm / 1,8kv / Cor Preto

Cabo Solar

Flexível / 4mm / 1,8kv / Cor Vermelha

Acoplador macho e femea SC4-P para conexão cabo-painel

Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
